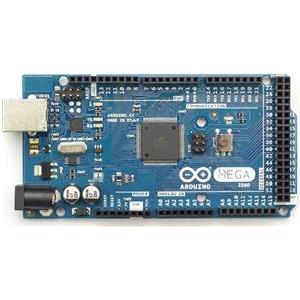

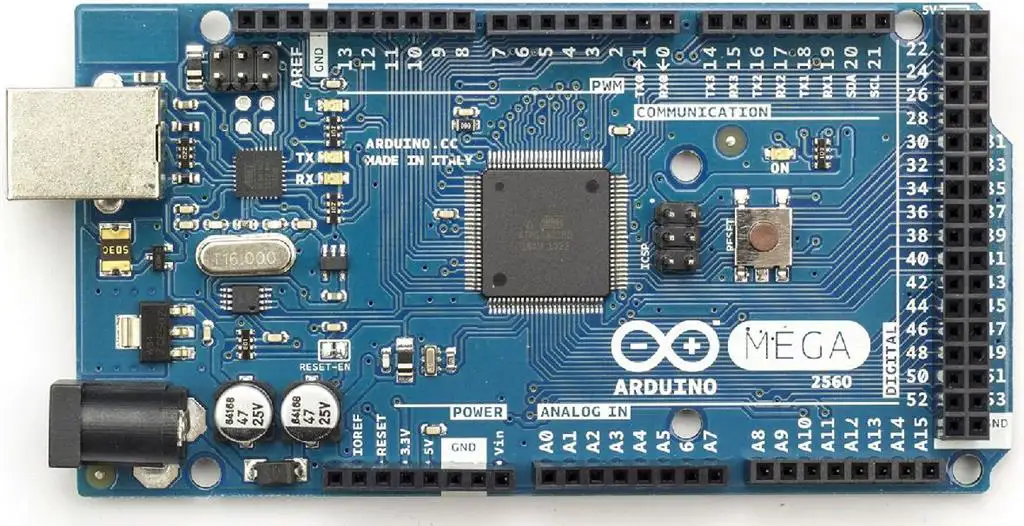

Arduino Mega 2560 je ploča mikrokontrolera bazirana na Atmega2560. Ima 54 digitalna ulazno/izlazna pina (od kojih se 15 može koristiti kao PWM izlazi), 16 analognih ulaza, 4 UART-a (hardverski serijski portovi), kristalni oscilator od 16 MHz, USB priključak, utičnica za napajanje, ICSP zaglavlje i gumb za resetiranje. Sadrži sve što je potrebno za podršku mikrokontroleru; jednostavno ga spojite na računalo pomoću USB kabela ili ga napajajte AC-to-DC adapterom ili baterijom da biste započeli.
Mega 2560 je nadogradnja Arduino Mega, kojeg zamjenjuje.
Mega2560 se razlikuje od svih prethodnih ploča po tome što ne koristi FTDI USB-to-serial upravljački čip. Umjesto toga, ima ATmega16U2 (ATmega8U2 na ploči revizije 1 i revizije 2) programiran kao USB-serijski pretvarač.
Revizija 2 Mega2560 ploče ima otpornik koji vuče 8U2 HWB liniju na masu, što olakšava stavljanje u DFU način rada.

Revizija 3 ploče ima sljedeće nove značajke:

1.0 pinout: dodani SDA i SCL pinovi koji su blizu pina AREF i dva druga nova pina postavljena blizu RESET pina, IOREF koji omogućuju da se štitovi prilagode naponu dobivenom s ploče.
U budućnosti, štitovi će biti kompatibilni i s pločama koje koriste AVR, koje rade s 5V i s Arduino Due koji rade na 3.3V.
Drugi je nepovezani pin, koji je rezerviran za buduće svrhe.
Jači krug RESET.
Atmega 16U2 zamjenjuje 8U2.

Tehnički podaci:

Mikrokontroler: ATmega2560
Radni napon: 5V
Ulazni napon (preporučeno): 7-12V
Ulazni napon (ograničenja): 6-20V
Digitalni I/O pinovi: 54 (od kojih 15 pružaju PWM izlaz)
Pinovi analognog ulaza: 16
DC struja po I/O Pin: 40 mA
DC struja za 3,3V Pin: 50 mA
Flash memorija: 256 KB od čega 8 KB koristi bootloader
SRAM: 8 KB
EEPROM: 4 KB
Brzina sata: 16 MH
